平面齒條加工的特點及工作原理

2020-09-28 瀏覽:1163

齒條的特點及參數選擇
齒條也分直齒齒條和斜齒齒條,平面齒條加工分別與直齒圓柱齒輪和斜齒圓柱齒輪配對使用; 齒條的齒廓為直線而非漸開線(對齒面而言則為平面),相當于分度圓半徑為無窮大圓柱齒輪。由于齒條齒廓為直線,所以齒廓上各點具有相同的壓力角,且等于齒廓的傾斜角,此角稱為齒形角,標準值為20°。與齒頂線平行的任一條直線上具有相同的齒距和模數。與齒頂線平行且齒厚等于齒槽寬的直線稱為分度線(中線),它是計算齒條尺寸的基準線。與齒頂線平行且齒厚等于齒槽寬的直線稱為分度線(中線),它是計算齒條尺寸的基準線。

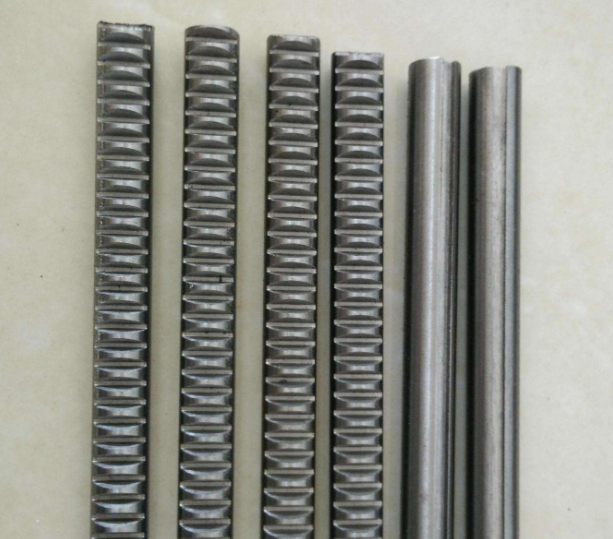

齒條加工

工作原理:接通高頻電源,平面齒條加工電觸頭和感應器連成回路,感應器上方的試樣成為被感應的加熱體。這樣工件表面不僅被縱向磁場加熱,而且還被橫向磁場加熱,達到加熱均勻的目的。更換不同的感應器,可以加熱不同形狀的工件表面。與傳統的高頻加熱相比,工件表面加熱電流更集中,密度更大,加熱速度更快。用這種方法,加熱工件表面的功率密度是傳統感應加熱的數倍,可以對工件表面實施高效率高質量熱處理。
齒條驅動是一種非常的傳動方式!

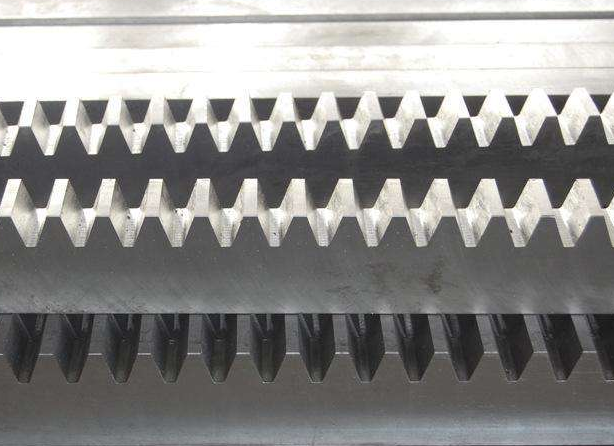

齒條加工

齒條驅動是一種非常的傳動方式,平面齒條加工通常被采用于軸向力較大的應用。它的優勢是驅動單元整個行程長度上能保持相同的鋼性;另外,對于行程大于2米的應用還具有非常好的經濟性。齒條驅動是通過齒輪在一根固定的齒條上的來回轉動實現傳動的。原則上齒條分為兩種形式:直齒條和斜齒條,標準件單根為1米,可定制長度為3米,多根齒條可無限長度任意對接。齒條可以根據客戶要求進行銑削或者研磨加工,齒條可采用不同的材質,進行不同的硬化處理。根據不同的承載情況,客戶可選擇齒面材質調質、感應淬火、激光淬火等工藝。
