齒輪齒條傳動怎樣消除間隙?
作路程非常大的大型數控機床通常采用齒輪齒條來實現進給運動。進給力不大時,可以采用相似于圓柱齒輪傳動中的雙薄片齒輪布局,通過錯齒的技巧來消除間隙;當進給力較大時,通常采用雙厚齒輪的傳動布局。圖8-10是雙厚齒輪的傳動布局圖。進給運動由軸2輸入,通過兩對斜齒輪將運動傳給軸1和軸3,而后由兩個直齒輪4和5去傳動齒條,帶動工作臺挪動。齒輪齒條式施工升降機使用年限軸2上頭兩個斜齒輪的螺旋線的方向相反。如果通過彈簧在軸2上用一個軸向力F,使斜齒輪產生微量的軸向挪動,這時軸1和軸3便以相反的方向轉過細小的角度,使齒輪4和5分別與齒條的兩齒面貼緊,消除了間隙。

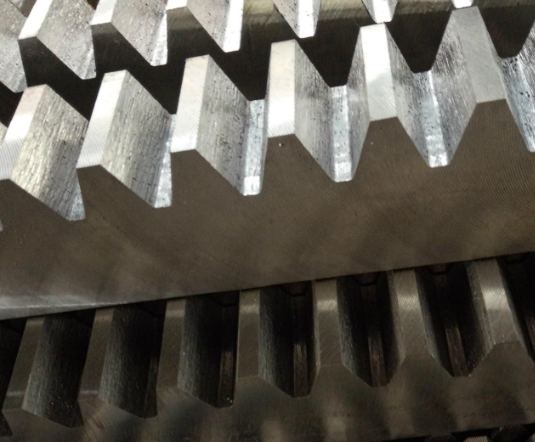

齒條加工的環節因素
齒條刀具的一切齒形參數———齒距、齒厚、全齒高、螺旋角、后角、齒形角等均通過該工序一次成形。齒條采用接刀工藝技巧可降低大尺寸齒條刀具的加工難度,拓展線切割機床的有效加工范圍。由于被加工齒條刀具的長度較大,且加工時為片面夾持,夾緊方向隨螺旋角的差別而變化,與程度面不垂直,所以對夾具的剛性要求較高。 線切割機床的上、下噴嘴是按程序編制的加工軌跡挪動,噴嘴四周有較大空間,所以可根據程序的加工方向?qū)X條刀具的一端固定在加工路程內,另一端置于噴嘴旁的空隙處,當加工完刀具的L1段后,松開夾具,將工件在夾具定位面中沿X軸方向斜向挪動,使刀具的L2段完全進入可加工范圍內并夾持緊固,而后通過測量已加工出的基準面找出第二段加工程序的起割點,齒輪齒條式施工升降機使用年限通過執行第二段加工程序,即可實現整把齒條刀具的線切割加工。 由于第2段加工程序因此第1段加工程序的加工面作為參考基準,所以即使存在加工誤差,也可保持誤差方向的一致性,減小加工誤差的影響。在加工實際中發現,如以第1段程序加工出的前一齒側面作為測量基準效果更好,由于該面也是設計基準面,如將其作為測量基準面,則可包管基準重合。工件挪動時應保持方向不變,所以對夾具定位精度的要求也較高。在計較挪動距離時,則應考慮電極切割絲與該基準面非垂直接觸惹起的測量誤差,應將距離換算為X軸方向后再挪動至起割點。

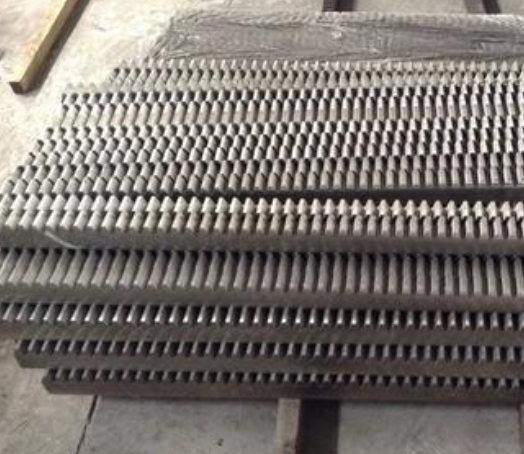

精密齒條齒輪傳動的載荷系數介紹
精密齒條齒輪是環球工業不行貧乏的一個零配件,齒輪可以說是機械的靈魂,它是缺一不行的。
來看看齒輪傳動的載荷系數。
設計計較中采用計較載荷,它與公稱載荷的關系為: Fca = K Fn 式中: K--載荷系數,在齒輪計較中,K=KA Kv Kβ Kα
1.工作環境系數:KA KA 是考慮嚙合外部因素惹起的動力過載的影響系數,這種過載取決于原念頭齒輪齒條式施工升降機使用年限,工作機的特性,質量和聯軸器類型等的運行狀況。
2.動載荷系數:Kv Kv 考慮大、小齒輪嚙合振動產生的里面因素惹起動載荷的影響。
惹起動載荷的因素 ①齒輪的生產誤差(基節和齒形誤差)和安裝誤差 ②輪齒受載后產生彈性變形 ③嚙合齒對的剛度變化 ④大、小齒輪的質量(滾動慣量) 3.齒間載荷分派系數Kα: 嚙合區內齒間載荷分派,可表查 4.齒向載荷分布系數Kβ: 扭矩惹起載荷分布表現
