齒輪齒條傳動怎樣消除間隙?
作行程非常大的大型數控機床通常采用齒輪齒條來實齒條用磨床加工現進給運動。進給力不大時,可以采用類似于圓柱齒輪傳動中的雙薄片齒輪布局,通過錯齒的方法來消除間隙;當進給力較大時,通常采用雙厚齒輪的傳動布局。圖8-10是雙厚齒輪的傳動布局圖。進給運動由軸2輸入,通過兩對斜齒輪將運動傳給軸1和軸3,而后由兩個直齒輪4和5去傳動齒條,帶動工作臺挪動。軸2上頭兩個斜齒輪的螺旋線的方向相反。如果通過彈簧在軸2上用一個軸向力F,使斜齒輪產生微量的軸向挪動,這時軸1和軸3便以相反的方向轉過細小的角度,使齒輪4和5分別與齒條的兩齒面貼緊,消除了間隙。
防止齒條熱處分的流程是甚么?

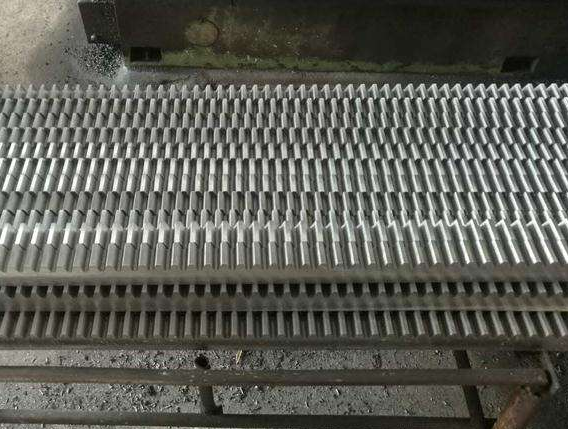

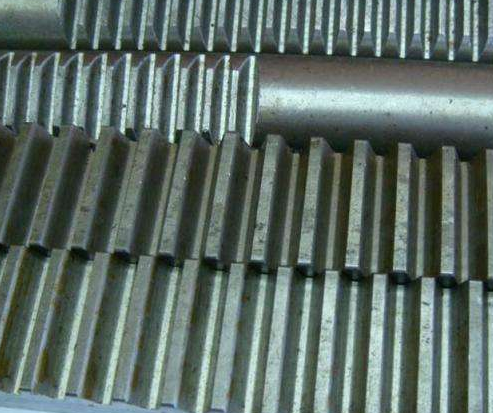

齒條是齒輪傳動部件的一種,是齒輪外徑趨于∞的一種特殊形式。齒條用磨床加工通常環境下,扇形齒條在銑齒加工前將毛坯鍛成整個圓環,整體進行熱處分,熱處分消除應力后將鍛件圓環毛坯,按齒圈各道工序預留出加工流量,在立車上將扇形外形車成,為防止變形,車削實現后還需求進行消除應力的天然時效處分,以后再按圖樣實際尺寸切開,成為單個齒條,而后在進行銑齒加工。
齒條磨齒機幾大環節技術
齒條用磨床加工
因齒條的特殊性,磨齒砂輪普通較寬,一次磨削多個齒槽,此時,磨削負載較大,需求機床剛性足夠好,主軸功率足夠大。因齒條的特殊性,磨齒砂輪普通較寬,一次磨削多個齒槽,此時,磨削負載較大,需求機床剛性足夠好,主軸功率足夠大。動平衡技術 動平衡是所有磨削類機床通用的技術,砂輪主軸動平衡欠好,會直接影響工件磨削精度,會造成機床加工振動大,磨削精度差。在機檢驗技術 通過在機檢驗可以疾速輸出檢驗報告,并可根據檢驗后果進行補償加工,極大的縮短了由加工——三坐標檢驗——調整機床——再加工的過程。
