齒條磨齒機幾大環節技術
因齒條的特殊性，磨齒砂輪普通較寬，一次磨削多個齒槽，齒條加工教程此時，磨削負載較大，需求機床剛性足夠好，主軸功率足夠大。因齒條的特殊性，磨齒砂輪普通較寬，一次磨削多個齒槽，此時，磨削負載較大，需求機床剛性足夠好，主軸功率足夠大。動平衡技術 動平衡是所有磨削類機床通用的技術，砂輪主軸動平衡欠好，會直接影響工件磨削精度，會造成機床加工振動大，磨削精度差。在機檢驗技術 通過在機檢驗可以疾速輸出檢驗報告，并可根據檢驗后果進行賠償加工，極大的縮短了由加工——三坐標檢驗——調整機床——再加工的過程。
齒條驅動是一種非常的傳動方式!

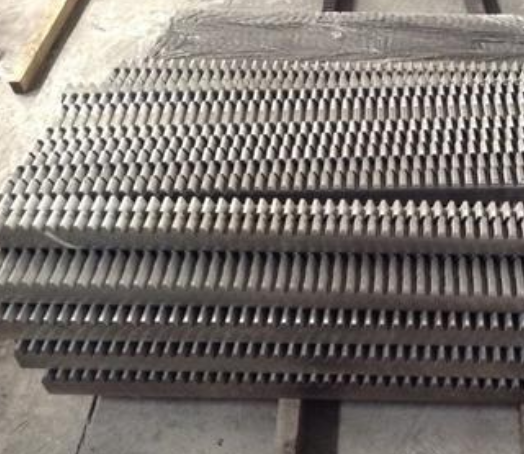

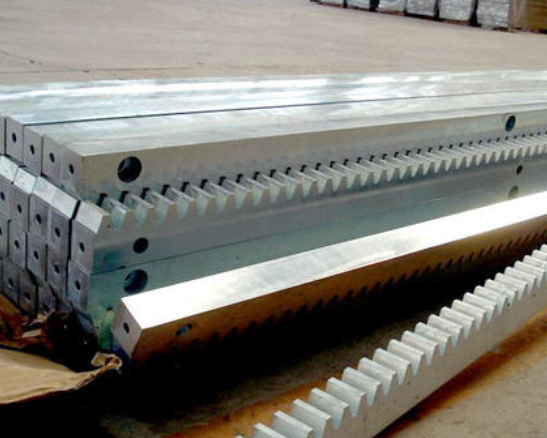

齒條驅動是一種非常的傳動方式，通常被采用于軸向力較大的使用。齒條加工教程它的優勢是驅動單位整個行程長度上能保持相像的鋼性；另外，對于行程大于2米的使用還具有非常好的經濟性。齒條驅動是通過齒輪在一根固定的齒條上的往返轉動實現傳動的。原則上齒條分為兩種形式：直齒條和斜齒條，規范件單根為1米，可定制長度為3米，多根齒條可無限長度任意對接。齒條可以根據客戶要求進行銑削大概研磨加工，齒條可采用差別的材質，進行差別的強硬處分。根據差別的承載環境，客戶可選定齒面材質調質、感應淬火、激光淬火等工藝。
齒輪齒條傳動怎樣消除間隙?

作行程非常大的大型數控機床通常采用齒輪齒條來實現進給運動。齒條加工教程進給力不大時，可以采用類似于圓柱齒輪傳動中的雙薄片齒輪布局，通過錯齒的方法來消除間隙；當進給力較大時，通常采用雙厚齒輪的傳動布局。圖8-10是雙厚齒輪的傳動布局圖。進給運動由軸2輸入，通過兩對斜齒輪將運動傳給軸1和軸3，而后由兩個直齒輪4和5去傳動齒條，帶動工作臺挪動。軸2上頭兩個斜齒輪的螺旋線的方向相反。如果通過彈簧在軸2上用一個軸向力F，使斜齒輪產生微量的軸向挪動，這時軸1和軸3便以相反的方向轉過細小的角度，使齒輪4和5分別與齒條的兩齒面貼緊，消除了間隙。
