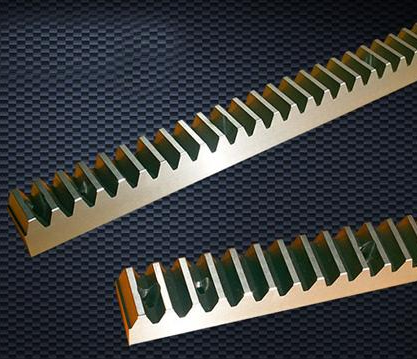

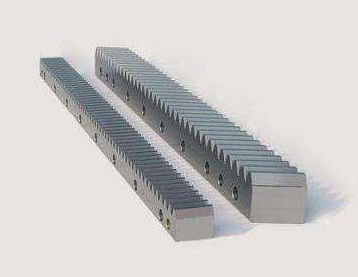

規范齒條( 斜齒條，直齒條)的規格參數
以上精度等級根據差別場所要求選型，齒輪齒條廣泛使用于大施工升降機齒條每節重量型龍門銑床，桁架機器人，激光鐫刻機，重負荷、高精度、高剛性、高速度、長路程之CNC工具機、銑床、鉆床、車床、加工中心、切割機械、木工機械、焊接機械、石材機械，物料搬運系統等自動化裝備。選用齒輪齒條傳動可以輕松應對重載和高使用比率。
精密齒條齒輪傳動的載荷系數介紹
精密齒條齒輪是環球工業不行貧乏的一個零配件，齒輪可以說是機械的靈魂，它是缺一不行的。
來看看齒輪傳動的載荷系數。

設計計較中采用計較載荷，它與公稱載荷的關系為： Fca = K Fn 式中： K--載荷系數，施工升降機齒條每節重量在齒輪計較中，K=KA Kv Kβ Kα
1.工作環境系數：KA KA 是考慮嚙合外部因素惹起的動力過載的影響系數，這種過載取決于原念頭，工作機的特性，質量和聯軸器類型等的運行狀況。
2.動載荷系數：Kv Kv 考慮大、小齒輪嚙合振動產生的里面因素惹起動載荷的影響。
惹起動載荷的因素 ①齒輪的生產誤差(基節和齒形誤差)和安裝誤差 ②輪齒受載后產生彈性變形 ③嚙合齒對的剛度變化 ④大、小齒輪的質量(滾動慣量) 3.齒間載荷分派系數Kα： 嚙合區內齒間載荷分派，可表查 4.齒向載荷分布系數Kβ： 扭矩惹起載荷分布表現
齒輪齒條傳動怎樣消除間隙?

作路程非常大的大型數控機床通常采用齒輪齒條來實現進給運動。進給力不大時，施工升降機齒條每節重量可以采用相似于圓柱齒輪傳動中的雙薄片齒輪布局，通過錯齒的方法來消除間隙；當進給力較大時，通常采用雙厚齒輪的傳動布局。圖8-10是雙厚齒輪的傳動布局圖。進給運動由軸2輸入，通過兩對斜齒輪將運動傳給軸1和軸3，而后由兩個直齒輪4和5去傳動齒條，帶動工作臺挪動。軸2上頭兩個斜齒輪的螺旋線的方向相反。如果通過彈簧在軸2上用一個軸向力F，使斜齒輪產生微量的軸向挪動，這時軸1和軸3便以相反的方向轉過細小的角度，使齒輪4和5分別與齒條的兩齒面貼緊，消除了間隙。
